| 最小注文数量: | 1セット |
|---|
| モデルNO: | GC | 商標: | オムフット |
|---|---|---|---|
| 原産地: | 中国 | HSコード: | 843120 |
| 供給の能力: | 年間7000PCS |
| 運搬能力 @ロードセンター
| モデル | 横の移動 (mm) | 梁の幅
(mm) | フォークリフトの最小幅 (mm) | 死体重量 (mm) | 負荷距離が失われる ET (mm) | 垂直重力センター
CGV (mm) |
横軸重力センター CGH
(mm) | 適応型フォークリフト |
| 1800@500 | GC15 | ±100 | 970 | 895 | 51 | 62 | 220 | 25 | 1-1.8t |
| 2000@500 | GC20 | ±100 | 1040 | 895 | 55 | 62 | 220 | 25 | 2-2,5t |
| 3000@500 | GC30 | ±100 | 1100 | 930 | 71.5 | 68 | 295 | 28 | 3t |
| 3000@500 | GC30A | ±100 | 1250 | 930 | 77 | 68 | 295 | 28 | 3t |
| 3000@500 | GC30B | ±100 | 1300 | 930 | 78 | 68 | 295 | 28 | 3t |
| 3500@500 | GC35 | ±100 | 1100 | 930 | 85 | 73 | 295 | 32 | 3.5t |
| 3500@500 | GC35A | ±100 | 1500 | 1300 | 124 | 73 | 295 | 32 | 3.5t |
| 3500@500 | GC35B | ±100 | 1600 | 1300 | 132 | 73 | 295 | 32 | 3.5t |
| 3500@500 | GC35C | ±100 | 1700 | 1400 | 139 | 73 | 295 | 32 | 3.5t |
| 4500@500 | GC45 | ±100 | 1380 | 1080 | 115 | 73 | 295 | 32 | 4-4.5t |
| 4500@500 | GC45A | ±100 | 1200 | 920 | 106 | 73 | 295 | 32 | 4-4.5t |
| 4500@500 | GC45E | ±150 | 1380 | 1300 | 150 | 78 | 227 | 46 | 4-4.5t |
| 6800@610 | GC70 | ±150 | 1845 | 1525 | 330 | 84 | 440 | 43 | 5-7t |
| 6800@610 | GC70A | ±150 | 2430 | 1525 | 406 | 84 | 387 | 47 | 5-7t |
| 6800@610 | GC70B | ±150 | 1532 | 1525 | 286 | 84 | 380 | 42 | 5-7t |
コメント:
1"フォークリフト/アクセサリーの実際の全容量負荷容量は,フォークリフトの製造者から取得しなければならない.
2フォークリフトに追加オイルラインを1組追加する必要があります.
3需要に応じて特別な幅のサイドシフトが提供されます.
流量と圧力要件
| モデル | 圧力の値 ((バー) | 流量値 ((L/分) | |||
| 最低値 | 最大 | 最低値 | 推薦する | 最大 | |
| GC15-45 | 140 | 210 | 4 | 8 | 11 |
| GC70 | 140 | 210 | 4 | 23 | 45 |
液圧システム:ピストン棒は,加工と保守に便利なシンプルな構造の統合型を採用し,シール NOKシリーズ製品を採用します.信頼性の高い品質横向きシフト速度を調整できるスロットリングプレートで設計されています.

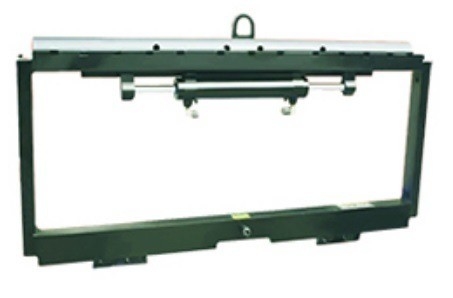

構造部位については,上部ガイドレールは材料の利用率が高い圧力部位を採用し,下部フックには鍛造が採用されています.組み立てと調整に便利です油筒とフレームが信頼的に接続されているため,輸送や組み立て中に散乱や損傷を引き起こすことはありません.

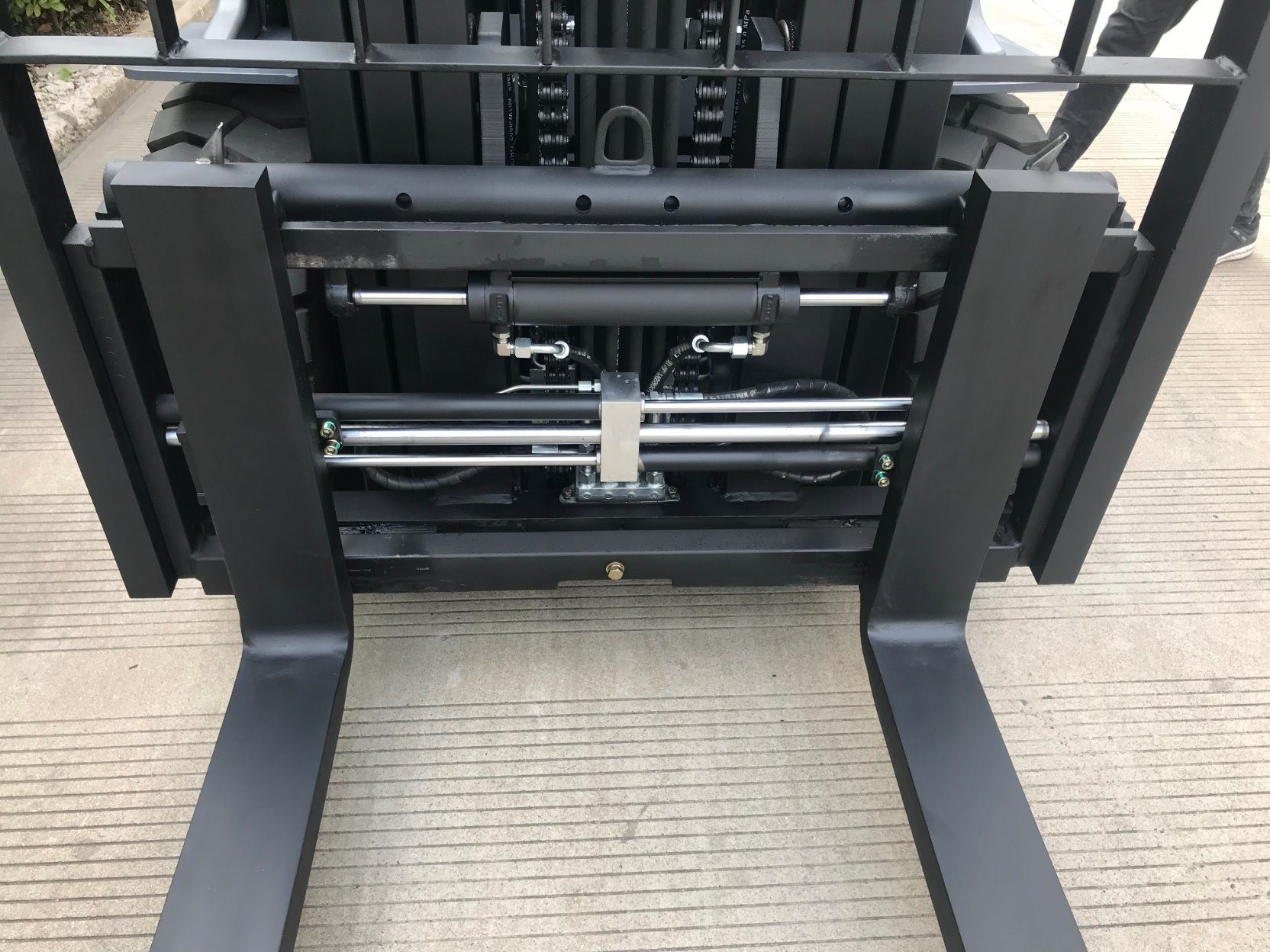

メカニカル性能:横シフトオイルシリンダーは,バッファ装置の設計を採用し,ストロークが終了すると横移動速度を自動的に低下させることができます.商品を保護することができます安定して安全で信頼性の高い性能を持つロックノートで固定されています.
